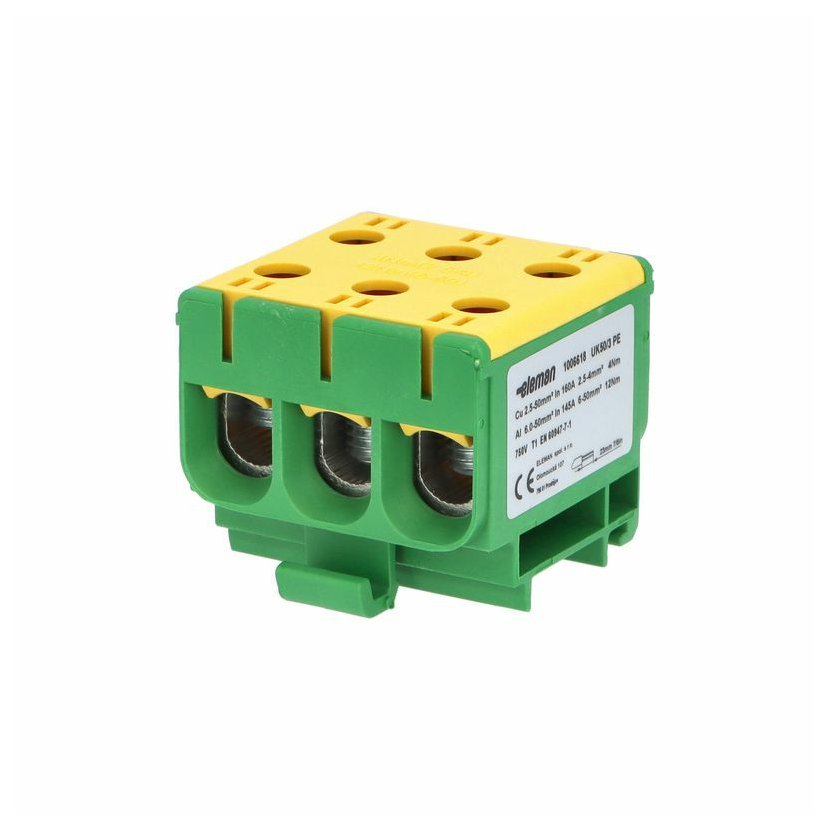

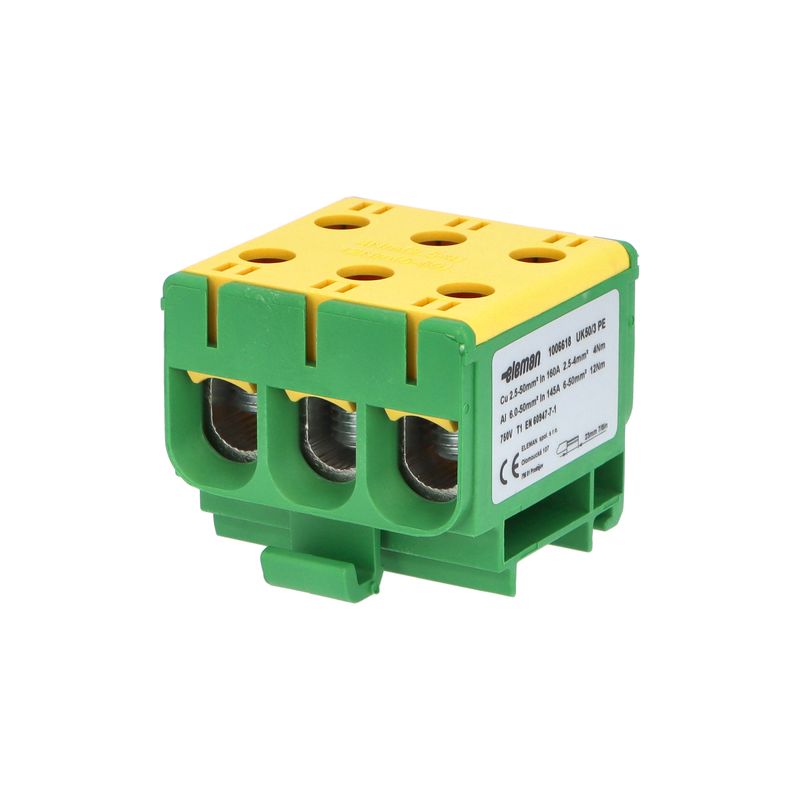

Svorka univerzální UK 50/3 PE
Svorka univerzální UK 50/3 PE_3

Popis

Univerzální připojovací svorka UK 50/3 PE - zeleno-žlutá. Umožňuje připojení jak hliníkových tak měděných vodičů od 2,5 mm2 do 50 mm2. Jedná se o 1-pólovou svorku v plastovém pouzdře se šesti vstupy. Umísťuje se na nosnou lištu 35 mm (DIN lišta). Vodiče se do svorky po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné. Výborné izolační vlastnosti zajišťuje pouzdro vyrobené z polyamidu (PA).




Súbory na stiahnutie

Súbory

Odkazy a videá

Komentáre

Hodnotenie

Články

Výrobca

Firma:
ELEMAN spol. s r.o.
Tel.:
+420 737 430 924
Adresa:
Nádražní 344/23,
15000 Praha 5
Česko
Webová stránka:
http://eleman.cz/

Svorka univerzální UK 50/3 PE, 145A Al/ 160A Cu, 750V, 1pól., krytá, zel.-žl., na DIN

Univerzální připojovací svorka UK 50/3 PE - zeleno-žlutá, šroubová, 145A Al/ 160A Cu, 750V AC/DC, 1pól., 6 vstupů. Jmenovitý průřez: 2,5-50 mm2. Vhodná pro Al/ Cu vodiče. Montáž na nosné lišty DIN.
Výrobca
ELEMAN spol. s r.o.
Kód
1006618
EAN
8592847003693
Hmotnosť
0,08 kg
Dostupnosť
Skladem 1000 ks (nebo balení)
Naša cena
Iba po prihlásení

Parametre produktu  Svorka univerzální UK 50/3 PE, 145A Al/ 160A Cu, 750V, 1pól., krytá, zel.-žl., na DIN

Jmenovitý proud [A]
160
Napětí Ui [V]
750
Krytí [IP kód]
IP20
Počet pólů svorky:
1-pól
Barevné provedení pouzdra
Zelená
Max. připoj. průřez
50 mm2
Počet přip. míst / 1.pól
6
Vestavná šířka
49
Mat. přip. vodičů (měď/hliník):
měď/hliník
Určeno pro montáž
Na nosnou lištu
Rozsah připojitel. - 1.vstup
2,5 - 50 mm2
Rozsah připojitel. - 2.vstup
2,5 - 50 mm2
Rozsah připojitel. - 3.vstup
2,5 - 50 mm2
Rozsah připojitel. - 4.vstup
2,5 - 50 mm2
Rozsah připojitel. - 5. vstup
2,5 - 50 mm2
Rozsah připojitel. - 6. vstup
2,5 - 50 mm2
