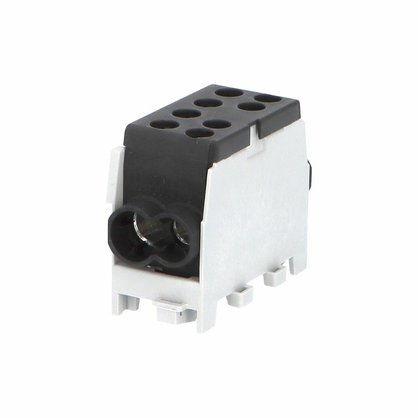

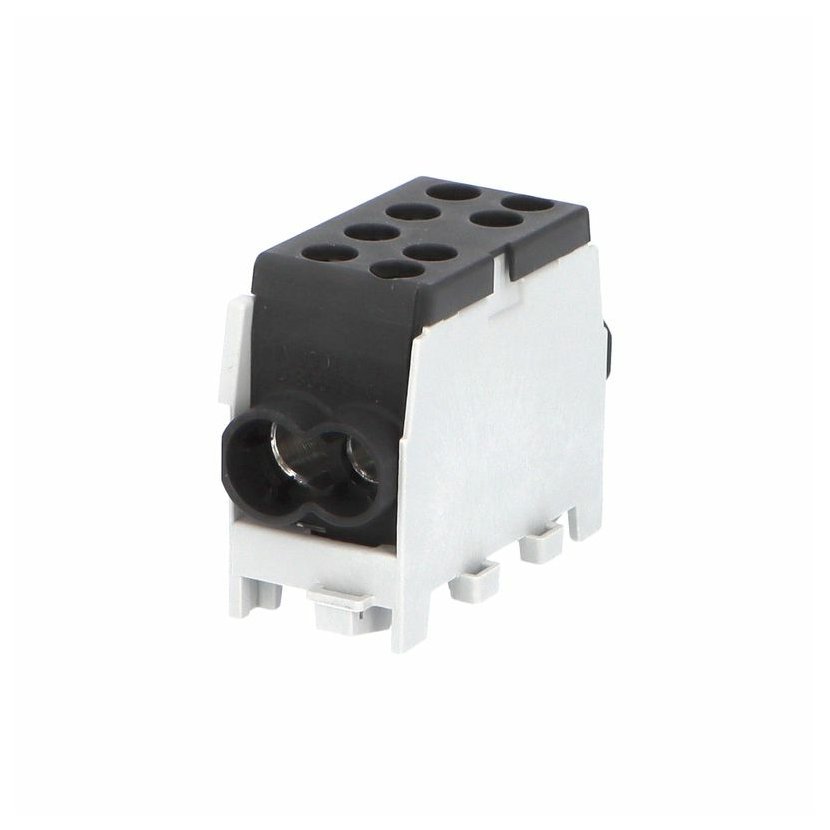

Svorkovnice rozbočovací HLAK 35 1/2 M2

Popis

Univerzální rozbočovací (smyčkovací) svorkovnice HLAK typ M2 mohou být použity v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme připojit vstupní kabel a kabel(y) výstupní (smyčkování) a zároveň připojit k napájení přístroje osazeného uvnitř rozváděče. Speciální povrchová úprava svorky umožňuje připojení jak měděných tak hliníkových vodičů. Svorky jsou určeny pro montáž na nosnou lištu (DIN) a jsou řaditelné do sebe. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné. Hlavní přednosti:
• Montáž na nosnou lištu
• Ui až 1000 V AC/DC (ČSN EN 60998-1 ed. 2)
• Menší rozměry oproti klasickým rozbočovacím svorkám
• Krytí IP20
• Připojení měděných i hliníkových vodičů
• Řaditelné do sebe
• Široká nabídka typů a provedení
• Barevné odlišení fází, nulového a ochranného vodiče




Súbory na stiahnutie

Súbory

Odkazy a videá

Komentáre

Hodnotenie

0

Hodnotilo 0 užívateľov

5
4
3
2
1

Články

Výrobca

Svorkovnice rozbočovací HLAK 35 1/2 M2, 125A, 1pól., AL/CU, IP20, černá, na DIN /2080145

(0x)
Svorkovnice rozbočovací HLAK 35 1/2 M2, 125A, 1pól., AL/CU, IP20, černá, na DIN /2080145.
Výrobca
Pollmann Elektrotechnik GmbH
Kód
1003125
EAN
4025221400886
Hmotnosť
0,08 kg
Dostupnosť
Skladem 179 ks (nebo balení)
Naša cena
Iba po prihlásení

Parametre produktu  Svorkovnice rozbočovací HLAK 35 1/2 M2, 125A, 1pól., AL/CU, IP20, černá, na DIN /2080145

Jmenovitý proud [A]
125
Napětí Ui [V]
1000
Krytí [IP kód]
IP20
Počet pólů svorky:
1-pól
Max. připoj. průřez
35 mm2
Barevné provedení pouzdra
Černá
Počet přip. míst / 1.pól
4
Rozsah připojitel. - 1.vstup
4 - 35 mm2
Rozsah připojitel. - 2.vstup
4 - 35 mm2
Rozsah připojitel. - 3.vstup
2,5 - 25 mm2
Rozsah připojitel. - 4.vstup
2,5 - 25 mm2
Vestavná šířka
23
Mat. přip. vodičů (měď/hliník):
měď/hliník
Určeno pro montáž
Na nosnou lištu
